Проекты банных печей из кирпича

Возведение печи для бани из кирпича своими руками — мероприятие требующее сноровки и определенных навыков. Хорошо, если за такое строительство берется опытный печник, имеющий представление о правильном размещении дымохода, трубы и поддувала, а также точно знающий расположение каждой дверцы в печке.

Но и не печник «от рождения» способен сложить хорошую кирпичную печь, имея под рукой схему, проект или чертеж порядовки.

В нашем каталоге представлены схемы и чертежи печей с порядовками, различных типов конструкции.

Наиболее частыми вариантами строительства являются печи для бань с водяным контуром. Они бывают с нижним расположением бака для воды и кирпичные печи с верхней установкой водяной емкости.

Для самостоятельной кладки кирпичной печи мастеру необходимы следующие компоненты:

  • кирпич;
  • емкость, в которой будет готовиться раствор;
  • глина для замеса кладочного раствора;
  • песок;
  • кирпич (шамотный и огнеупорный);
  • инструмент для разметки рядов и кладки;
  • изоляционные материалы.

А количество компонентов и их характеристики легко выяснить из проекта порядовки или чертежа печи. Также из них можно легко определиться с толщиной стен, и общими габаритами каменки.

Применяются для нагрева камней, воды, отопления помещения и получения пара. При подготовке бани может потребоваться не одна топка, а 2-2.5, чтобы нагреть камни для создания в парилке температуры 80-100 градусов. Объем камней должен обеспечивать сухой пар на весь период пользования баней. Она считается готовой, когда нагреты камни, а значит и в помещении будет тепло. При пользовании ею в зимний период, для снижения негативного воздействия от перепадов температур, производится подтопка печи, и нагревания основания накануне мытья (одна топка).

Печи для бань оборудуются баком для нагрева воды. От баков с холодной и горячей водой гибкими сантехническими шлангами воду можно собирать в удобное место для ее смешивания. Чертежи банных печей содержат размеры и внешние виды баков.

Каталог проектов

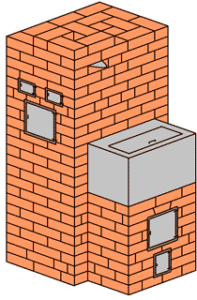

Размеры (1020х900) мм.
Топливник (250х700) мм.
Количество кирпича:
Красного — 410 шт;
Фигурного R60 – 4 шт. (Фигурный можно заменить на обычный красный).
Содержит — 46 стр.

900 р.

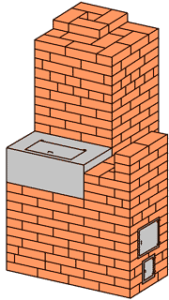

Размеры (890х630) мм.
Топливник (260х580) мм.
Количество кирпича — 250 шт.
Содержание — 30 страниц формата А4.

900 р.

Габариты (1020х640) мм.
Топливник (260х710) мм.
Количество кирпича — 300 шт.
Объем — 30 стр.

900 р.

Габариты (1140х640) мм.
Топливник (Ш х Г) (260х840) мм.
Количество кирпича — 310 шт.
Объем — 30 стр.

900 р.

Габариты в плане (770х510) мм.
Топливник (260х510) мм.
Количество кирпича — 200 шт.
Объем — 30 страниц формата А4.

900 р.

Габариты в плане (1280х640) мм.
Топливник (260х950) мм.
Количество кирпича — 520 шт.
Объем — 31 страница формата А4.

1 100 р.

Размеры (1020х1020) мм.
Топливник (260х700) мм.
Количество кирпича — 360 шт.
Содержание — 35 стр.

900 р.

Габариты в плане (1020х770) мм.
Топливник (260х710) мм.
Количество кирпича — 300 шт.
Объем — 30 страниц формата А4.

900 р.

Размеры (1020х900) мм.
Топливник (250х700) мм.
Количество кирпича — 340 шт.
Содержание — 34 стр.

900 р.

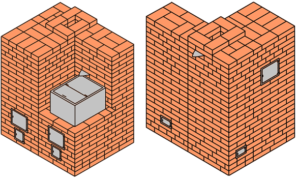

Размеры печей в плане (1280х1020) мм.
Для топлива (Ш х Г):
Печи (380х510) мм;
Отопительной плиты (380х380) мм.
Количество кирпича — 700 шт.
Содержание — 33 страницы формата А4.

1 400 р.

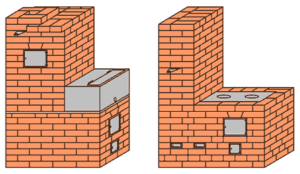

Габариты:
1) Печь — 1020х640 мм;
2) Кухонный очаг — 1140х640 мм.
Для топлива (Ш х Г):
1) Печь — (260х710) мм;
2) Очаг кухни — (380х380) мм.
Содержит — 32 стр.

1 100 р.

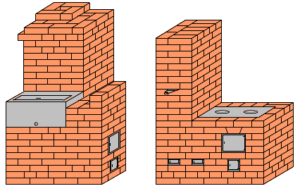

Габариты:
1) Печь — 1020х1020 мм;
2) Кухонный очаг — 1140х640 мм.
Для топлива:
1) Печь — (260х710) мм;
2) Очаг кухни — (380х380) мм.
Объем — 33 стр.

1 100 р.



Конструктивные особенности печи традиционно предполагают ее выкладывание непосредственно у стены, являющейся противоположной от горизонтальных полок в парилке. Ряды выкладываются таким образом, чтобы между греющимися частями температурного контура печной конструкции и местами, где поддерживается процесс горения, было расстояние минимум в 30-40 сантиметров. В случае обустройства специальной защиты, это расстояние можно сократить до 15-20 сантиметров. Можно использовать разные материалы, например достаточно просто выложить стенки асбестовым картоном. Важно помнить, что безопасность человека — это самое главное.

Дымовые газы проходят через особым образом уложенный слой камней, нагревая их до температуры 600 градусов. Пар при таком их нагреве получается сухой. При топке печи обязательным условием является полное сгорание топлива и выдерживание ее после топки до устранения угарного газа. Камни подбираются округлые однородного цвета без светлых прожилок, массой не менее 50 кг. На нижний ярус укладываются крупные камни около 15 см., далее – более мелкие. Их закладку производят после полной просушки конструкции.

Каменной засыпкой является щебень средней фракции, находящийся в металлическом ящике над топливником. Температура нагрева засыпки 300-350 градусов. Достоинства этого вида конструкций – во время топки можно пользоваться баней, использовать любой вид топлива. Недостатки – длительный нагрев каменной засыпки и низкая температура ее нагрева.


Отопление банного комплекса

В помещениях, имеющих парное, моечное отделение, предбанник, комнату отдыха, т.п., устанавливаются банные комплексы, в составе которых может быть: дровяная банная печь, кухонная плита, камин и прочее оборудование, в зависимости от назначения помещения. Конструкцией наших комплексов заложена безопасная топка — подогрев камней можно производить от рядом стоящей печи. Вначале, при отсутствии тяги, топится приставная конструкция, дымовые газы от которой пропускаются поверху каменной засыпки, а затем под ней. Это позволяет подготовить камни и печь особенно в зимний период без напряжения в кладке (используется щадящий режим).

Общие положения

При строительстве бани предусматривается отведение воды из-под пола и вентиляция подполья. Как правило пол моечно-парильного отделения настилается неплотно, обеспечивая эффективность в обслуживании площади поверхности.
Топят дровяные банные печи только сухими дровами.
Фундамент под кирпичные банные печи делается бетонный выше пола, хотя бы на 1 см. с укладкой поверх него рубероида. Это нужно, чтобы кирпичная кладка не намокала.
