Порядовки отопительно варочных печей
Кухонные очаги и отопительно — варочные печи являются наиболее распространенным видом печей. Они предназначены для нагрева помещения и приготовления пищи на варочной поверхности. Они экологичны, не нуждаются в электричестве, работе коммунальных служб и являются хорошей заменой или дополнением современной кухонной технике и приборам отопления. Варочные дровяные печи широко применяются в кухнях дачных, садовых, частных домах и коттеджах, за счет своей многофункциональной конструкции. Помимо основных видов в каталоге размещены порядовки отопительно варочных печей с духовками и сушильными шкафами, мини, барбекю и топчанами, которые имеют те же назначения, что лежанка русской печи. С развитием печного дела кирпичные варочные конструкции кроме бытовых нужд отопления помещения и готовки пищи обзавелись функциями нагрева воды, сушки и выпечки, барбекю.
Каталог проектов
Размер в плане (1020х890) мм.
Топливник (Ш х Г) — (320х380) мм.
Кол-во кирп. — 550 шт.
Объем — 30 стр.
Габариты: (1020х890) / (1020х640) мм.
Топливники: (320х380) / (260х460) мм.
Кол-во кирп. — 1370 шт.
Содержит — 33 стр.
Размер в плане (1020х770) мм.
Топливник (260х510) мм.
Кол-во кирп. — 470 шт.
Содержание — 30 стр.
Габариты (1020х770) мм, топчан-(1280х640) мм.
Топливник (260х460) мм.
Кол-во кирп. — 590 шт.
Объем — 31 стр.
Габариты (640х770) мм.
Топливник (Ш х Г) (260х380) мм.
Кол-во кирп. — 240 шт.
Содержит — 30 стр.
Размер в плане (1020х770) мм.
Топливник (260х510) мм.
Кол-во кирп. — 550 шт.
Содержание — 31 стр.
Габариты (770х770) мм.
Размеры топливника (510х260) мм.
Кол-во кирп. — 340 шт.
Содержание — 34 стр.
Габариты (2430х900) мм.
Топливник (320х380) мм.
Кол-во кирп. — 970 шт.
Содержит — 39 стр.
Размер в плане (900х640) мм, топчан-(1150х640) мм.
Топливник (Ш х Г)-(380х380) мм.
Кол-во кирп. — 530 шт.
Содержание — 31 стр.
Габариты (770х770) мм.
Топливник (260х510) мм.
Кол-во кирп. — 340 шт.
Объем — 34 стр.
Размер в плане (900х770) мм.
Топливник (260х380) мм.
Кол-во кирп. — 390 шт.
Содержит — 31 стр.
Габариты (900х770) мм.
Топливник (260х450) мм. Топливник футерован огнеупорным кирпичом.
Кол-во кирп. — 430 шт.
Содержание — 31 стр.
Размер в плане (1020х640) мм.
Топливник (380х380) мм.
Кол-во кирп. — 340 шт.
Содержит — 31 стр.
Габариты (1020х640) мм.
Топливник (380х320) мм.
Кол-во кирп. — 390 шт.
Содержание — 33 стр.
Размер в плане (1150х640) мм.
Топливник (380х380) мм.
Кол-во кирп. — 400 шт.
Содержит — 31 стр.
Габариты (770х510) мм.
Топливник (510х260) мм.
Кол-во кирп. — 235 шт.
Объем — 31 стр.
Габариты (770х510) мм.
Топливник (510х260) мм.
Кол-во кирп. — 200 шт.
Содержит — 30 стр.
Размер в плане (900х510) мм.
Топливник (380х260) мм.
Кол-во кирп. — 310 шт.
Содержание — 30 стр.
Габариты (900х510) мм.
Топливник (380х260) мм.
Кол-во кирп. — 270 шт.
Объем — 30 стр.
Габариты (900х640) мм.
Топливник (260х380) мм.
Кол-во кирп. — 340 шт.
Содержит — 34 стр.
Размер в плане (1020х510) мм.
Топливник (380х260) мм.
Кол-во кирп. — 320 шт.
Содержит — 31 стр.
Габариты (1020х510) мм.
Топливник (380х260) мм.
Кол-во кирп. — 320 шт.
Содержание — 30 стр.
Размер в плане (1150х510) мм.
Топливник (380х260) мм.
Кол-во кирп. — 400 шт.
Объем — 31 стр.
Размер в плане (1150х510) мм.
Топливник (380х260) мм.
Кол-во кирп. — 360 шт.
Содержит — 30 стр.
Габариты (640х770) мм.
Топливник (380х260) мм.
Кол-во кирп. — 320 шт.
Содержание — 30 стр.
Размер в плане (900х640) мм.
Топливник (380х260) мм.
Кол-во кирп. — 350 шт.
Объем — 30 стр.
Габариты (1020х890) мм, топчана — (1280х640) мм.
Топливник (260х580) мм.
Кол-во кирп. — 680 шт.
Содержит — 32 стр.
Габариты (1020х890) мм.
Топливник (320х380) мм.
Кол-во кирп. — 500 шт.
Содержание — 31 стр.
Размер в плане (1150х640) мм.
Топливник (Ш х Г)-(380х380) мм.
Кол-во кирп. — 300 шт.
Объем — 30 стр.
Габариты (1150х900) мм.
Топливник (380х380) мм.
Кол-во кирп. — 660 шт.
Содержит — 32 стр.
Размер в плане (770х770) мм.
Топливник (260х510) мм.
Кол-во кирп. — 340 шт.
Содержание — 31 стр.
Габариты (1660х1410) мм.
Топливник (320х570) мм.
Топливник футерован огнеупорным кирпичом.
Кол-во кирп. — 600 шт.
Проект имеет второй вариант, где дымовые газы выводятся в коренную трубу.
Объем — 33 стр.
Размер в плане (1150х770) мм, топчан — (1920х770) мм.
Топливник (320х510) мм.
Кол-во кирп. — 1050 шт.
Содержит — 34 стр.
Габариты (1020х900) мм.
Топливник (Ш х Г)-(320х640) мм.
Кол-во кирп. — 780 шт.
Содержание — 33 стр.
Размер в плане (1020х900) мм.
Топливник (320х640) мм.
Кол-во кирп. — 740 шт.
Объем — 32 стр.
Габариты (1020х770) мм.
Топливник (260х510) мм.
Кол-во кирп. — 580 шт.
Содержание — 31 стр.
Размер в плане (510х510) мм.
Топливник (260х260) мм.
Кол-во кирп. — 150 шт.
Объем — 29 стр.
Габариты (1020х900) мм.
Топливник (Ш х Г)-(260х450) мм.
Кол-во кирп. — 660 шт.
Содержит — 31 стр.
Размер в плане (1020х900) мм.
Топливник (Ш х Г)-(260х450) мм.
Кол-во кирп. — 660 шт.
Содержание — 33 стр.
Габариты (1020х900) мм.
Топливник (260х450) мм.
Кол-во кирп. — 650 шт.
Объем — 31 стр.
Размер в плане (1150х1150) мм, без каминных полок, которые устанавливаются на пол.
Топливник (380х380) мм. Топливник футерован огнеупорным кирпичом.
Кол-во кирп. — 1040 шт.
Содержит — 34 стр.
Габариты (890х890) мм.
Топливник (260х380) мм.
Кол-во кирп. — 470 шт.
Содержание — 31 стр.
Размер в плане (1020х1020) мм.
Топливник (Ш х Г) (320х380) мм.
Кол-во кирп. — 480 шт.
Объем — 31 стр.
Габариты (1020х770) мм.
Топливник (260х510) мм.
Кол-во кирп. — 480 шт.
Содержит — 33 стр.
Размер в плане (1020х1150) мм.
Топливник (380х510) мм.
Кол-во кирп. — 580 шт.
Содержание — 32 стр.
Габариты (1150х1020) мм.
Топливник (Ш х Г) (380х380) мм.
Плита оборудована баком для нагрева воды, объемом 25 л.
Кол-во кирп. — 530 шт.
Объем — 33 стр.
Размер в плане (1150х770) мм.
Топливник (260х640) мм.
Кол-во кирп. — 570 шт.
Содержит — 31 стр.
Габариты (1020х960) мм.
Топливник (Ш х Г) (380х380) мм.
Кол-во кирп. — 490 шт.
Объем — 34 стр.
Габариты (1150х960) мм.
Топливник (Ш х Г) (510х380) мм.
Кол-во кирп. — 585 шт.
Объем — 34 стр.
Габариты (1020х960) мм.
Топливник (Ш х Г) (380х380) мм.
Кол-во кирп. — 420 шт.
Объем — 34 стр.
Габариты (1150х960) мм.
Топливник (Ш х Г) (510х380) мм.
Кол-во кирп. — 465 шт.
Объем — 34 стр.
Габариты (1150х1080) мм.
Топливник (Ш х Г) (570х380) мм. (производится футеровка).
Кол-во кирп. — 610 шт.
Объем — 39 стр.
Размер в плане (900х770) мм.
Топливник (260х380) мм.
Кол-во кирп. — 400 шт.
Содержит — 34 стр.
Габариты (1280х960) мм.
Топливник (Ш х Г) (250х570) мм.
Кол-во кирп. — 680 шт.
Объем — 35 стр.
Габариты (1020х960) мм.
Топливник (Ш х Г) (380х380) мм.
Кол-во кирп. — 490 шт.
Объем — 34 стр.
Габариты (1020х960) мм.
Топливник (Ш х Г) (380х380) мм.
Кол-во кирп. — 420 шт.
Объем — 34 стр.
Габариты (1150х1080) мм.
Топливник (Ш х Г) (500х370) мм. (производится футеровка).
Кол-во кирп. — 610 шт.
Объем — 36 стр.
Габариты (1150х960) мм.
Топливник (Ш х Г) (510х380) мм.
Кол-во кирп. — 465 шт.
Объем — 34 стр.
Габариты (1210х960) мм.
Топливник (Ш х Г) (250х510) мм. (производится футеровка).
Кол-во кирп. — 415 шт.
Содержит — 33 стр.
Размер в плане (1080х830) мм.
Топливник (Ш х Г) (260х510) мм.
Кол-во кирп. — 340 шт.
Содержание — 33 стр.
Размер в плане (1340х830) мм.
Топливник (Ш х Г) (370х370) мм. (производится футеровка).
Кол-во кирп. — 455 шт.
Содержание — 34 стр.
Размер в плане (1080х830) мм.
Топливник (Ш х Г) (260х510) мм.
Кол-во кирп. — 340 шт.
Содержание — 32 стр.
Габариты (1210х960) мм.
Топливник (Ш х Г) (250х510) мм. (производится футеровка).
Кол-во кирп. — 460 шт.
Содержит — 33 стр.
Размер в плане (1340х830) мм.
Топливник (Ш х Г) (370х370) мм. (производится футеровка).
Кол-во кирп. — 530 шт.
Содержание — 34 стр.
Типы варочных печей
Большинство отопительно варочных печей и кухонных очагов спроектированы по схеме «двухъярусный колпак», что отличает их от других схем движением дымовых газов повышенной теплоотдачей, где первые дымовые газы из топливника поступают в нижнюю половину отопительного щитка, а затем – в верхнюю. В результате – поверхность варочной колпаковой печи по всей высоте прогревается равномернее.
Каталог представлен чертежами с порядовками отопительно варочных печей:
- С сушильным шкафом. Будут полезны на дачах и в домах сельской местности при сушке грибов и сельхозпродуктов. Шкаф оборудуется дверкой и вытяжкой для отвода водяных паров.
- С духовым шкафом. Духовка расширяет возможности готовки пищи, позволяя запекать и сохранять блюда теплыми внутри шкафа.
- С лежанкой (топчаном). Лежанка может устанавливаться вдоль или поперек печи в зависимости от планировки помещения на едином или раздельном с печью фундаменте. При использовании печь с лежанкой оборудуется откидным щитом под голову.
- С вентиляционным ходом, оборудованным задвижкой.
- Мини — русские печи (№176, №192). Обладая меньшими размерами в сравнении с классическими русскими печами, так же имеют жаровую камеру для выпечки мучных изделий и подтопок для нагрева всего массива.
- Кухонные очаги. Состоят из варочной плиты открытого типа, приставленной к отопительному щитку или в едином с ним массиве. Простота конструкции щитка, минимальные размеры фундамента и возможность установки при любой высоте потолка помещения обеспечили им массовое распространение. Их устройство может иметь «летний ход» для готовки пищи в теплое время года. В корпусе кирпичной плиты может находиться встроенная духовка. Конструкции очагов являются основой различных видов отопительно варочных печей.
В отопительных печах и отопительных очагах с глухим подом кислород воздуха к горящему топливу поступает через регулируемые отверстия в топочной дверке.
В топливниках таких печей можно применять те же способы готовки пищи, что и в русских печах, а поверхность перекрытия топливника, которая нагревается до 70-95 градусов и продолжительно держит тепло, можно использовать для сушки лесной и огородной продукции.
Футеровка топливников
Футеровка топливников производится в кухонных печах: в общественных столовых, с котлами центрального отопления и работающих на каменном угле.
Примеры реализации проектов

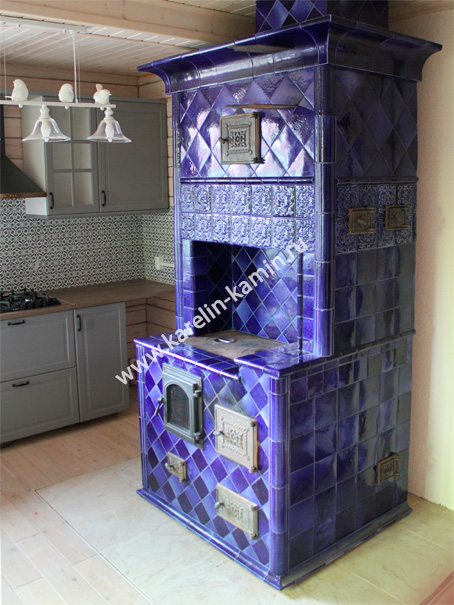

№83 ПОВ -2600

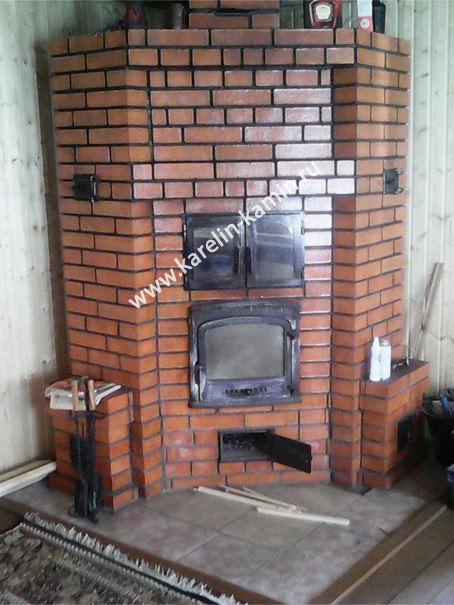

№175 ПОВ — 2800 угловая

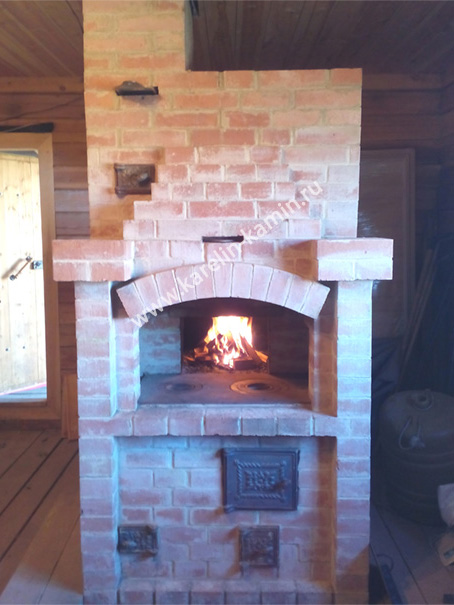

№176 ПОВ — 2800

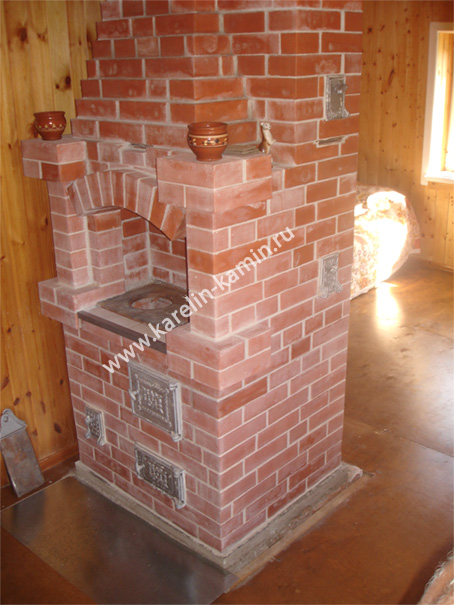

№203 ПОВ – 2300
Остальные фотографии в разделе фото работ.
Состав проектов отопительно варочных печей:
- внешний вид;
- разрезы;
- подробные порядовки;
- расход материалов;
- описание печи;
- технология кладки;
- видеофильм по кладке печи своими руками (приобретается отдельно).
Пример выполнения проекта. До приобретения порядовок отопительно варочных печей Вы можете ознакомиться с их содержанием и получить консультацию.
Быстрый заказ порядовки отопительно варочных печей
Порядовки дровяных отопительно варочных печей с каминами.
Проекты колпаковых голландок для кладки печей своими руками.
Каталог отопления банных комплексов и банных печей из кирпича.
Печи-котлы с водяным контуром для отопления больших помещений.
Многофункциональное печное отопление с описанием и схемами для частных домов и коттеджей.
Из какого кирпича лучше скласть печь.
