Проекты барбекю комплексов с порядовками
Проекты соответствуют всем требованиям противопожарных и строительных норм. Уличные барбекю комплексы из данного каталога многофункциональны, компактны на фундаменте, не имея в своем составе элементов, не выполняющих полезных нагрузок, отличаются надежностью работы на открытом воздухе, и проверены многолетней эксплуатацией наших заказчиков. Если комплекс не вмещается в размеры существующего фундамента беседки, Вы можете подобрать конструкцию, в.ч. угловую, под необходимые размеры в разделе одиночных мангалов — гриль с казанами. Занимая меньше места, они сохраняют возможность приготовления мясных продуктов в мангале. Комплексы барбекю могут оснащаться кирпичной или заводской мойкой с разделочным столиком, электрической варочной плитой.
Беседка, где устанавливается печь – барбекю, должна иметь защиту от атмосферных осадков. Летнюю кухню устанавливают:
- не менее, чем в 7 метрах от дома;
- объединяют с домом навесом или верандой;
- летняя кухня является частью сруба дома.
Каталог проектов

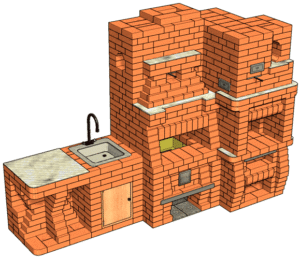

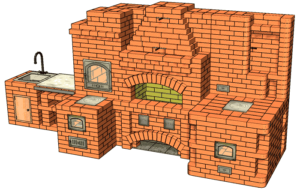

Габариты (2560х1210) мм.
Топливники (Ширина х Глубина):
Стационарный мангал (770х320) мм;
Выносной мангал (640х320) мм;
Жаровой камеры (640х450) мм. (производится футеровка);
Плиты (370х370) мм. (производится футеровка);
Кухонной плиты (250х510) мм. (производится футеровка);
Количество кирпича — 1140 шт.
Объем — 43 страницы формата А4.

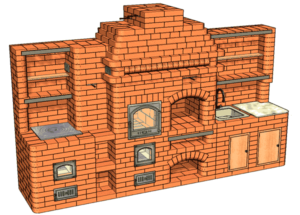

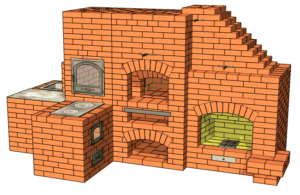

Габариты (3330х1800) мм.
Топливники (Ширина х Глубина):
Жаровой камеры (500х450) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Комбинированной хлебной печи (380х510) мм;
Ширина портала — 640 мм.
Количество кирпича — 1940 шт.
Содержит — 50 страниц формата А4.

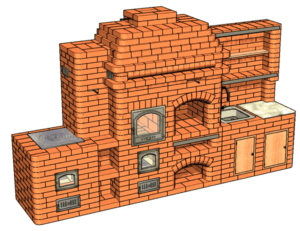

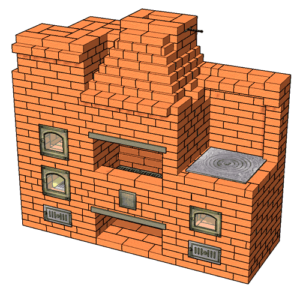

Габариты (3710х1280) мм.
Топливники (Ширина х Глубина):
Жаровой камеры (500х450) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Комбинированной хлебной печи (380х510) мм;
Ширина портала — 640 мм.
Количество кирпича — 1940 шт.
Содержание — 50 страниц формата А4.

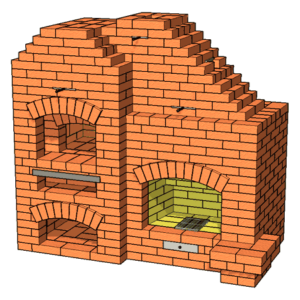

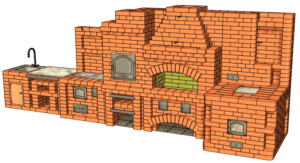

Габариты (2560х2950) мм.
Топливники (Ширина х Глубина):
Жаровой камеры (500х450) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Комбинированная хлебная печь (380х510) мм;
Ширина портала — 640 мм.
Количество кирпича — 2000 шт.
Объем — 58 страниц формата А4.

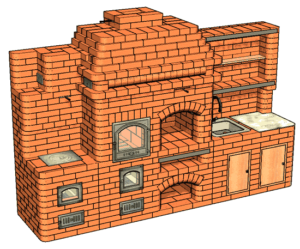

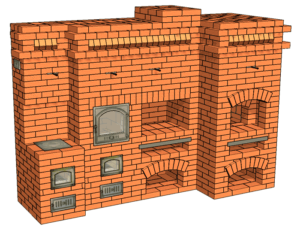

Габариты (3200х770) мм.
Топливники (Ширина х Глубина):
Выносной мангал (510х510) мм;
Стационарный — (510х450) мм;
Комбинированной хлебной печи (370х510) мм. (производится футеровка);
Подтопка комбинированной хлебной печи (370х510) мм. (производится футеровка);
Кухонной плиты (250х450) мм. (производится футеровка).
Количество кирпича — 1540 шт.
Содержит — 51 страница формата А4.

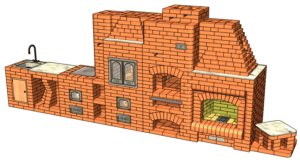

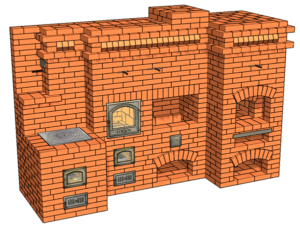

Габариты (3580х770) мм.
Топливники (Ширина х Глубина):
Выносной мангал (510х510) мм;
Стационарный — (510х450) мм;
Комбинированной хлебной печи (370х510) мм. (производится футеровка);
Подтопка комбинированной хлебной печи (370х450) мм. (производится футеровка);
Плиты (370х370) мм. (производится футеровка).
Количество кирпича — 1630 шт.
Содержание — 51 страница формата А4.

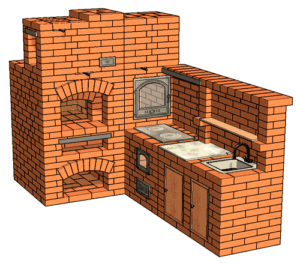

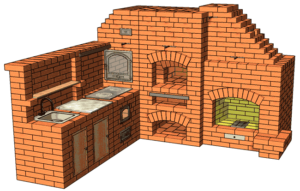

Габариты (3580х770) мм.
Топливники (Ширина х Глубина):
Выносной мангал (510х510) мм;
Стационарный — (510х450) мм;
Комбинированной хлебной печи(370х510) мм. (производится футеровка);
Подтопка комбинированной хлебной печи (370х450) мм. (производится футеровка);
Плиты (370х370) мм. (производится футеровка).
Количество кирпича — 1690 шт.
Объем — 51 страница формата А4.

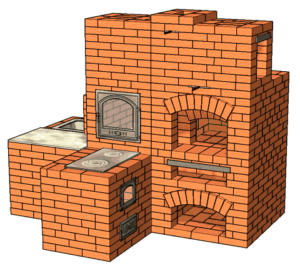

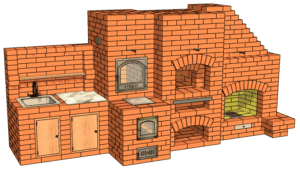

Габариты (3460х770) мм.
Топливники:
Выносной мангал (510х380) мм;
Стационарный — (510х320) мм;
Комбинированной хлебной печи (370х380) мм. (производится футеровка);
Подтопка комбинированной хлебной печи (370х380) мм. (производится футеровка);
Кухонной плиты (250х450) мм. (производится футеровка).
Количество кирпича — 1370 шт.
Содержит — 46 страниц формата А4.
Габариты (1540х2950) мм.
Топливники (Ширина х Глубина):
Жаровой камеры (500х450) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Комбинированной хлебной печи (380х510) мм.
Количество кирпича — 1450 шт.
Содержание — 48 страниц формата А4.
Габариты (2310х1790) мм.
Топливники (Ширина х Глубина):
Жаровой камеры (500х450) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Комбинированной хлебной печи (380х510) мм.
Количество кирпича — 1390 шт.
Объем — 46 страниц формата А4.
Габариты (2950х1020) мм.
Топливники (Ширина х Глубина):
Выносной мангал (640х380) мм;
Стационарный — (640х320) мм;
Жаровой камеры (500х450) мм. (производится футеровка);
Комбинированной хлебной печи (370х380) мм. (производится футеровка);
Подтопка rомбинированной хлебной печи (370х380) мм. (производится футеровка);
Кухонной плиты (260х510) мм.
Количество кирпича — 1700 шт.
Содержит — 51 страница формата А4.
Габариты (3210х1020) мм.
Топливники (Ширина х Глубина):
Выносной мангал (640х380) мм;
Стационарный — (640х320) мм;
Жаровой камеры (500х450) мм. (производится футеровка);
Комбинированной хлебной печи (370х380) мм. (производится футеровка);
Подтопка комбинированной
хлебной печи
(370х380) мм. (производится футеровка);
Плиты (370х380) мм. (производится футеровка).
Количество кирпича — 1890 шт.
Содержание — 51 страница формата А4.
Габариты (1920х1020) мм.
Топливники (Ширина х Глубина):
Жаровой камеры (500х450) мм. (производится футеровка);
Ширина портала — 640 мм.
Количество кирпича — 1170 шт.
Содержит — 42 страницы формата А4.
Габариты (1920х640) мм.
Топливники кухонных плит (Ширина х Глубина):
(250х320) мм. и (320х380) мм.
Выносной мангал (640х200) мм;
Стационарный — (640х200) мм;
Количество кирпича — 580 шт.
Содержание – 36 страниц формата А4.
Габариты (1920х770) мм.
Топливники кухонных плит (Ширина х Глубина): (250х320) мм. и (320х380) мм.
Стационарный мангал (640х320) мм;
Количество кирпича — 630 шт.
Объем — 37 страниц формата А4.
Габариты (2040х770) мм.
Топливники (Ширина х Глубина):
Стационарный мангал (640х320) мм;
Кухонной плиты (250х320) мм;
Плиты под казан (370х370) мм.
Количество кирпича — 690 шт.
Содержит — 35 страниц формата А4.
Габариты (2170х770) мм.
Топливники (Ширина х Глубина):
Стационарный мангал (640х320) мм;
Комбинированной хлебной печи (380х450) мм;
Плиты (380х380) мм.
Количество кирп. — 990 шт.
Содержание — 44 страницы формата А4.
Габариты (2820х900) мм.
Топка барбекю (Ширина х Глубина х Высота): 770х380х210 мм, кухонной плиты (Ширина х Глубина): 250х380 мм, хлебной камеры (Ширина х Глубина): 510х570 мм (производится футеровка).
Количество кирп. — 1520 шт.
Объем — 45 страниц формата А4.
Габариты (3200х900) мм.
Топка барбекю (Ширина х Глубина х Высота): 770х380х210 мм, плиты (Ширина х Глубина): 370х370 мм. (производится футеровка), хлебной камеры (Ширина х Глубина): 510х570 мм. (производится футеровка).
Количество кирп. — 1590 шт.
Содержит — 44 страницы формата А4.
Габариты (3840х1280) мм.
Топливники (Ширина х Глубина):
Стационарный мангал (770х380) мм;
Комбинированной хлебной печи (370х450) мм;
Объем тандыра 93 литра. Диаметр топливника — 480 мм, высота топливника — 560 мм.
Количество кирп. — 2070 шт.
Содержание — 61 страница формата А4.
Габариты (2940х1280) мм.
Топливники (Ширина х Глубина):
Стационарный мангал (770х380) мм;
Комбинированной хлебной печи (370х450) мм;
Объем тандыра 93 литра. Диаметр топливника — 480 мм, высота топливника — 560 мм.
Количество кирп. — 1920 шт.
Содержание — 52 страницы формата А4.
Габариты (3710х1020) мм.
Топливники (Ширина х Глубина):
Жаровой камеры (500х450) мм. (производится футеровка);
Плиты (370х370) мм. (производится футеровка).
Комбинированной хлебной печи (510х640) мм;
Ширина портала — 640 мм.
Количество кирп. — 2320 шт.
Объем — 59 страниц формата А4.
Габариты (2300х770) мм., без подставки для каминных принадлежностей, которая устанавливается на пол и может не выкладываться.
Топливник плиты (370х370) мм. (производится футеровка). Ширина портала — 640 мм.
Количество кирп. — 920 шт.
Содержит — 37 страниц формата А4.
Габариты (3710х770) мм.
Топливник плиты (370х370) мм. (производится футеровка). Ширина портала — 640 мм.
Количество кирп. — 1200 шт.
Содержание — 39 страниц формата А4.
Габариты (2940х1280) мм.
Объем тандыра 93 литра. Диаметр топливника — 480 мм, высота топливника — 560 мм.
Топка барбекю (Ширина х Глубина х Высота): 640х380х210 мм. (Производится футеровка).
Топливник плиты под казан: (380х380) мм. (Производится футеровка).
Количество кирп. — 1580 шт.
Содержит — 45 страниц формата А4.
Габариты (2690х1020) мм.
Объем тандыра 93 литра. Диаметр топливника — 480 мм, высота топливника — 560 мм.
Топка барбекю (Ширина х Глубина х Высота): 640х320х140 мм.
Топливник плиты под казан: (370х510) мм. (Производится футеровка).
Количество кирп. — 1100 шт.
Содержит — 44 страницы формата А4.
Габариты (2570х1210) мм.
Топка барбекю (Ширина х Глубина х Высота): 640х320х140 мм.
Топливник жаровой камеры: 510х640 мм.
Топливник плиты под казан: (370х510) мм. (Производится футеровка).
Количество кирп. — 1380 шт.
Содержит — 45 страниц формата А4.
Габариты (2820х1210) мм.
Топка барбекю (Ширина х Глубина х Высота): 640х320х140 мм.
Топливник жаровой камеры: 510х640 мм.
Объем тандыра 93 литра. Диаметр топливника — 480 мм, высота топливника — 560 мм.
Количество кирп. — 1510 шт.
Объем — 50 страниц формата А4.
Габариты (2310х1410) мм.
Размер стационарного мангала (Ширина х Глубина х Высота): 640х320х140 мм.
Комбинированной хлебной печи: (380х640) мм.
Топливник плиты под казан: (370х510) мм. (Производится футеровка).
Количество кирп. — 1640 шт.
Содержит — 44 страницы формата А4.
Габариты (2560х1540) мм.
Размер стационарного мангала (Ширина х Глубина х Высота): 640х320х140 мм.
Комбинированной хлебной печи: (380х640) мм.
Объем тандыра 93 литра. Диаметр топливника — 480 мм, высота топливника — 560 мм.
Количество кирп. — 1750 шт.
Содержит — 49 страниц формата А4.
Габариты (2950х1020) мм.
Топливники (Ширина х Глубина):
Стационарный мангал (Ширина х Глубина х Высота): 1040х455х140 мм;
Камина-жаровня: 900х455х140 мм;
Количество кирп. — 1200 шт.
Объем — 55 страниц формата А4.
Габариты (1150х1280) мм.
Размер стационарного мангала (Ширина х Глубина х Высота): 380х380х140 мм.
Комбинированной хлебной печи: (260х510) мм.
Кухонной плиты с футеровкой: (250х380) мм.
Количество кирп. — 800 шт.
Содержит — 42 страницы формата А4.
Габариты (2180х900) мм.
Топка мангала (Ширина х Глубина х Высота): 510х320х140 мм.
Топливник жаровой камеры: 510х380 мм.
Топливник плиты под казан с футеровкой: (370х370) мм.
Количество кирп. — 1060 шт.
Содержит — 41 страница формата А4.
Габариты (2050х770) мм.
Топка мангала (Ширина х Глубина х Высота): 510х320х140 мм.
Комбинированной хлебной печи (380х510) мм.;
Подтопка с футеровкой (250х450) мм.;
Топливник плиты под казан с футеровкой: (370х370) мм.
Количество кирп. — 930 шт.
Содержит — 44 страницы формата А4.
Габариты (1340х1280) мм.
Топка мангала (Ширина х Глубина х Высота): 510х380х140 мм.
Комбинированной хлебной печи (380х510) мм.;
Кухонной плиты (380х380) мм.;
Количество кирп. — 705 шт.
Содержит — 41 страниц формата А4.
Габариты (1540х1150) мм.
Топливники (Ширина х Глубина):
Стационарного мангала (510х380х140) мм.
Ширина портала камина — 380 мм.;
Кухонной плиты (260х510) мм.;
Количество кирп. — 800 шт.
Содержит — 39 страниц формата А4.
Габариты (1410х770) мм.
Топка мангала (Ширина х Глубина х Высота): 510х380х140 мм.
Комбинированной хлебной печи (380х510) мм.;
Подтопка с футеровкой (250х450) мм.;
Количество кирп. — 680 шт.
Содержит — 41 страница формата А4.
Состав барбекю — комплексов
В зависимости от пожеланий заказчика в приготовлении пищи и места под печь, наши проекты беседочных барбекю комплексов содержат в своем массиве:
- Мангал для приготовления мясных изделий (шашлыки, гриль, мясо на вертеле);
- Мини — русская или хлебная печь для выпечки мучных изделий;
- Комбинированная хлебная печь. В ней можно производить приготовление продуктов: холодное и горячее копчение, а также выпечку мучных изделий, тушение (в т.ч. консервирование). (Горячее копчение производится в металлическом ящике для копчения, помещенном внутрь камеры);
- Умеренный температурный прогрев жаровой камеры, который создается протопкой кухонной плиты (подтопка). Этим режимом сушатся продукты малой массы (луговые травяные сборы и огородная зелень);
- Высокотемпературный режим, который создается непосредственно протопкой жаровой камеры. Этим режимом можно пользоваться при сушке всех видов фруктов, грибов и других продуктов, имеющих значительную массу.
- Плита для казана или кухонная плита для приготовления плова, готовки любой другой пищи;
- Тандыр. В тандыре за счет межконтурной песчаной засыпки длительно поддерживается температура около 400 градусов, что позволяет готовить блюда из мяса, рыбы, овощей, круп и мучных изделий. Если горловина тандыра перекрыта плитой для казана, на ней можно готовить плов и другие блюда, требующие варочного настила. Так же тандыр оснащается подвесной корзиной из металлической проволоки для приготовления крупных кусков мяса, птицы.
Травы и зелень можно сушить пучками, подвешенных за металлическую штангу, закрепленную в верхней части жаровой камеры.
Фруктовую нарезку и грибы можно сушить нанизав на проволоку или на шнурах, так же закрепленных крючками за штангу.
В нижней части топливника жаровой камеры можно также разместить поддон или решетки.
Таким способом можно сушить значительные объемы продукции.
Примеры реализации проектов барбекю комплексов

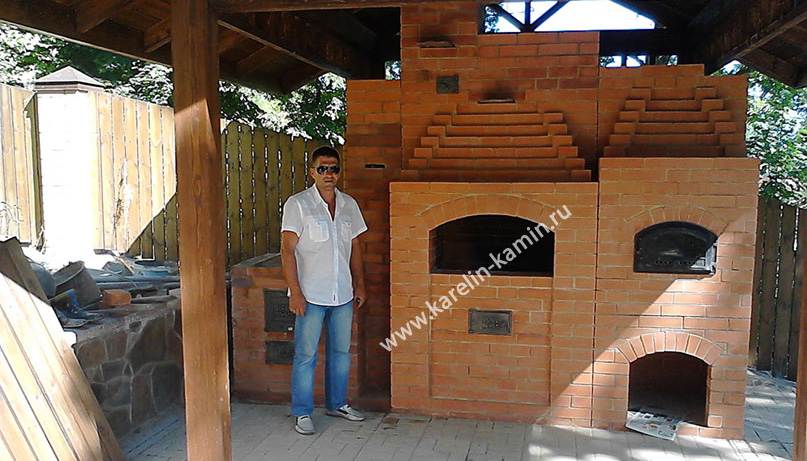

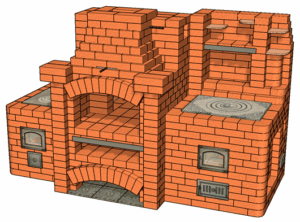

№233 Барбекю-комплекс
-realiz.jpg)

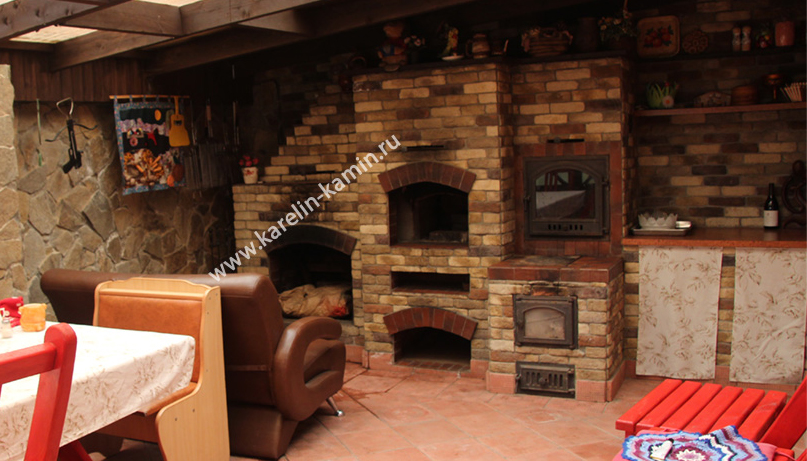

№179(Б) Барбекю-комплекс

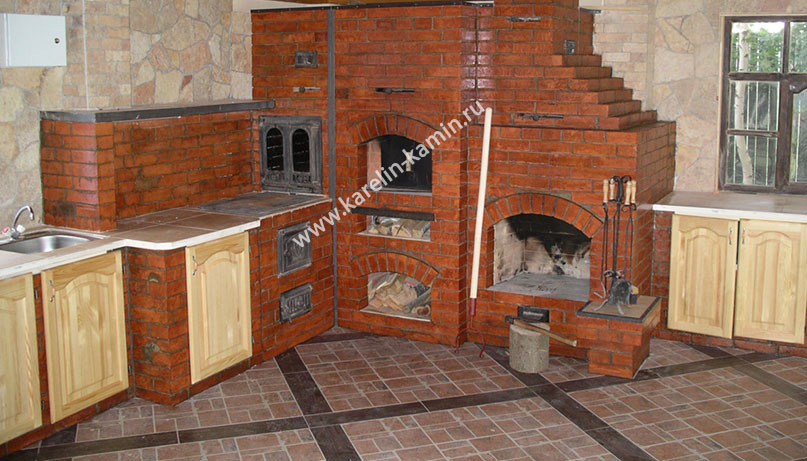

№182 Барбекю-комплекс

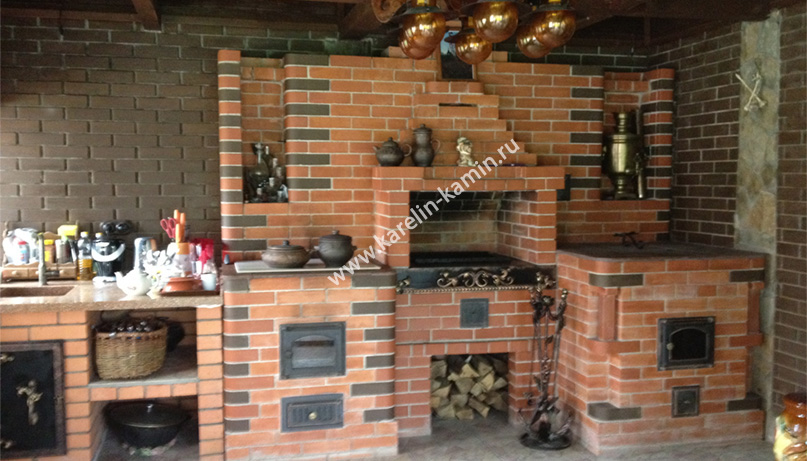

№235 Барбекю-комплекс
Остальные фотографии в разделе фото работ.
Проекты барбекю комплексов содержат:
- внешний вид;
- разрезы;
- подробные порядовки барбекю — комплекса;
- расход материалов;
- описание барбекю;
- подробное описание процесса кладки;
- видеофильм по кладке печи с мангалом своими руками (приобретается отдельно).
Пример выполнения проекта барбекю комплекса.
Быстрый заказ порядовок барбекю комплексов для дач
Если Вам подходит наш комплекс барбекю, то, до приобретения проекта Вы можете ознакомиться с его содержанием, получить консультацию и после, заказать по телефону или через форму заказа.
Каталог чертежей с ценами современных русских печей с плитами, каминами и лежанками для кладки своими руками.
Кухонные печи с лежанками из кирпича.
Кирпичные беседочные барбекюшницы с тандырами, коптильнями и казанами.
Схемы фронтальных и угловых каминов с фото.
