Проекты отопительных печей с порядовками
Основной функцией отопительных печей является нагрев помещения и поддержание в нем в течение суток температуры 20 градусов. Кирпичные отопительные печи, как и варочные, все еще составляют значительную долю в отоплении домов, дач и коттеджей, являясь одним из распространенных видов печного отопления. Они проще для кладки, не содержат сложных элементов, имеющихся в варочных печах с духовками и каминах, легче в обслуживании и обладают высокой эффективностью, как каминопечи из кирпича. Это определяет их узкую направленность – отопление помещения, когда нет необходимости в готовке пищи и другом.
Купить проект с порядовкой отопительно варочной печи с котлом водяного отопления на дровах.
Описание конструктивных особенностей
Конструкции нашей разработки имеют комбинированную систему дымооборотов, где в колпаковой системе дымовые газы движутся в горизонтальном направлении. Этим самым системы избавляются от главных недостатков: колпаковая — от перегрева верха печи, а горизонтальная – от медленного движения дымовых газов.
Футеровку топливников целесообразно производить только в больших отопительных и варочных печах с большими топливниками, где сгорает одновременно большое количество топлива. Топливники бытовых печей футеровать не следует – это приведет к повышенному расходу дров, медленному нагреву и меньшей эффективности .
Варианты конструкций
Для отопления 2-х этажных частных домов или коттеджей, в распоряжении одного владельца, применяют двухъярусные печи (проекты отопительных печей №93 и №94). На каждом этаже расположена свой отопительный прибор с собственным топливником. На разных этажах печи могут быть разных видов, в зависимости от назначения помещения.

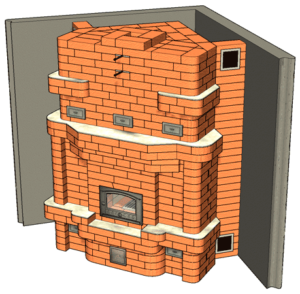

Угловые (№147). Устанавливаются в углу помещения, не занимая много полезной площади дома. Из-за невозможности сделать прямоугольный фундамент могут быть единственным способом устроить печное отопление в доме. Проекты отопительных печей угловых конструкций содержат планы размещения у стен здания.
Печи-перегородки (№160(А, Б)). Могут устанавливаться для отопления одно-двух смежных помещений с небольшим выпуском массива в каждое из них или в коридорах многокомнатных строений между комнатами. С размерами немногим больше отопительного щитка, обладают значительно большей эффективностью.
Мини-печи (№34, №38). Предназначены для установки в помещения с ограничениями по высоте потолка, малыми размерами фундамента. Область применения мини – печей там, где нет возможности установки обычных конструкций.
Каталог проектов
Габариты (640х640) мм.
Топливник (380х380) мм.
Кол-во кирпича — 330 шт.
Объем — 30 стр.
Габариты (1020х640) мм.
Топливник (Ш х Г) (260х700) мм.
Кол-во кирпича — 520 шт.
Содержит — 34 стр.
Габариты (770х510) мм.
Топливник (Ш х Г)-(260х510) мм.
Кол-во кирпича — 290 шт.
Содержание — 30 стр.
Габариты (510х510) мм.
Топливник (260х260) мм.
Кол-во кирпича — 150 шт.
Содержит — 29 стр.
Габариты (1020х510) мм.
Топливник (260х770) мм.
Кол-во кирпича — 400 шт.
Объем — 30 стр.
Габариты (1020х510) мм.
Топливник (260х770) мм.
Кол-во кирпича — 400 шт.
Содержит — 31 стр.
Габариты (1790х510) мм.
Топливники печей (260х770)/(260х770) мм.
Кол-во кирпича — 1650 шт.
Содержание — 34 стр.
Размеры в плане (890х890) мм.
Топливники печей (260х510)/(260х510)мм.
Кол-во кирпича — 1600 шт.
Объем — 37 стр.
Размеры в плане (1020х1020) мм.
Топливник (260х710) мм.
Кол-во кирпича — 800 шт.
Содержит — 31 стр.
Размеры в плане (1280х510) мм.
Топливник (260х510) мм.
Кол-во кирпича — 490 шт.
Объем — 33 стр.
Размеры в плане (1280х510) мм.
Топливник (260х510) мм.
Кол-во кирпича — 495 шт.
Содержит — 34 стр.
Размеры в плане (770х640) мм.
Топливник (260х380) мм.
Кол-во кирпича — 390 шт.
Содержание — 30 стр.
Габариты (900х640) мм.
Топливник (Ш х Г) (250х570) мм. (производится футеровка).
Кол-во кирпича — 500 шт.
Содержит — 34 стр.
Размеры (1020х640) мм.
Топливник (Ш х Г) (380х510) мм.
Кол-во кирпича — 550 шт.
Объем — 34 стр.
Габариты (900х640) мм.
Топливник (Ш х Г) (380х640) мм.
Кол-во кирпича — 500 шт.
Содержит — 34 стр.
Габариты (770х640) мм.
Топливник (Ш х Г) (250х450) мм. (производится футеровка).
Кол-во кирпича — 390 шт.
Содержит — 33 стр.
Размеры (1150х640) мм.
Топливник (Ш х Г) (380х510) мм.
Кол-во кирпича — 600 шт.
Объем — 34 стр.
Габариты (770х770) мм.
Топливник (Ш х Г) (260х510) мм.
Кол-во кирпича — 485 шт.
Содержит — 33 стр.
Габариты (1150х770) мм.
Топливник (Ш х Г) (260х640) мм.
Кол-во кирпича — 710 шт.
Содержит — 34 стр.
Габариты (1150х900) мм.
Топливник (Ш х Г) (250х570) мм. (производится футеровка).
Кол-во кирпича — 745 шт.
Содержит — 34 стр.
Габариты (900х900) мм.
Топливник (Ш х Г) (250х570) мм. (производится футеровка).
Кол-во кирпича — 660 шт.
Объем — 34 стр.
Габариты (1150х900) мм.
Топливник (Ш х Г) (250х570) мм. (производится футеровка).
Кол-во кирпича — 820 шт.
Объем — 34 стр.
Габариты (1150х1150) мм.
Топливник (Ш х Г) (250х700) мм. (производится футеровка).
Кол-во кирпича — 1090 шт.
Содержит — 36 стр.
Отопительные печи еще называют «голландками», название закрепилось от более старых печных конструкций. Со временем получили распространение новые строительные материалы и технологии, в результате – устройство печей поменялось. Громоздкие голландки с низкой эффективностью и медленным процессом горения сменили современные компактные виды. В их конструкции появилось поддувало для доставки воздуха к горящим дровам. В сравнении с голландками в современных печах уменьшилось время топки, и горение дров стало интенсивным и равномерным. Применение новых систем дымооборотов сократило протяженность дымовых каналов, позволило лучше и равномернее прогреваться стенкам печей и значительно повысило их эффективность. С развитием строительства планировка комнат в домах так же изменились, и печью стало возможно обогревать несколько смежных комнат. Они стали полноценными отопительными приборами со своим дизайном, украшающим комнату, как камины.
Примеры реализации проектов
-realiz.jpg)

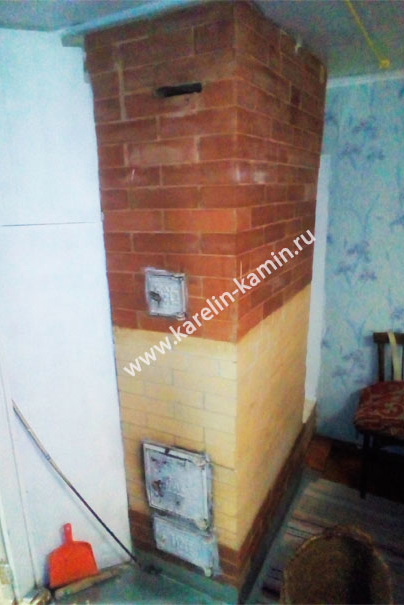

№42(А) ПТО — 2500

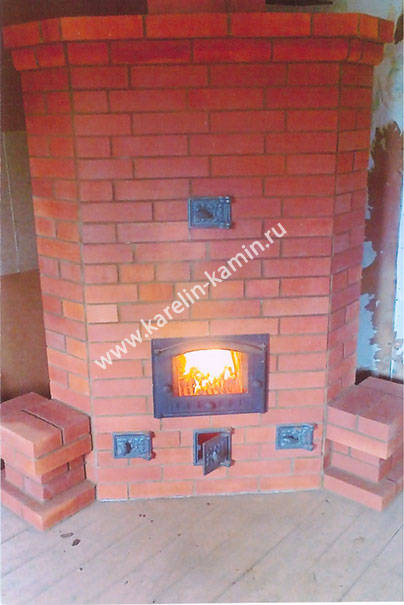

№147 ПОВ — 2700 угловая
-realiz.jpg)

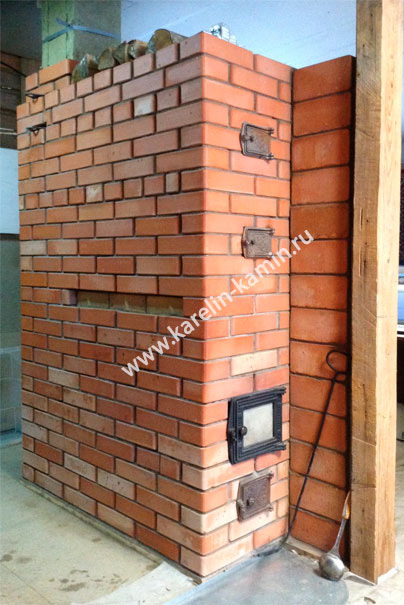

№160(А) ПТО — 3000

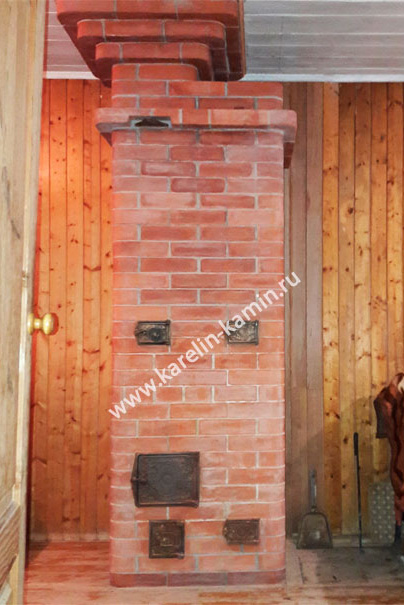

№187 ПТО — 2500
Остальные фотографии в разделе фото работ.
Состав проектов отопительных печей:
- внешний вид;
- разрезы;
- подробные порядовки;
- расход материалов;
- описание печи;
- технология кладки;
- видеофильм по кладке печи своими руками (приобретается отдельно).
Пример выполнения проекта. До приобретения порядовок отопительных печей Вы можете ознакомиться с содержанием документации и получить консультацию.
