Автономное отопление в частном доме
Если здание имеет значительную площадь, большое число комнат или сложную планировку, в качестве его отопления вместо нескольких печей целесообразно применять печь с котлом водяного отопления. Каталог содержит чертежи печей котлов, в которых котлы установлены в варочные, отопительные или русские печи, в зависимости от назначения помещения, куда они устанавливаются. Другие проекты русских печей с плитой классической конструкции.
В некоторых печах с котлами нашего каталога использован П-образный котел, обеспечивая конструкции компактные размеры и высокую эффективность котла. Такая его форма позволяет распределить весь объем воды в нем вокруг горящего топлива с трех сторон.
Принцип работы самотечной системы ЦО
Главной задачей является нагреть теплоноситель внутри котла. Теплоносителем в системе ЦО является вода (незамерзающая жидкость). Разница в ее массе – горячей, идущей от котла и охлажденной, в радиаторах – заставляет циркулировать ее по системе. Скорость движения воды увеличивается за счет увеличения разности высоты между центром котла и центром радиаторов. Исходя из этого, установка радиаторов автономного отопления в частном доме выполняется как можно выше над полом, а обратный трубопровод прокладывается над полом не выше дна котла.
Самотечная система должна быть открытой, т.е. сообщаться с наружным воздухом. Нагреваясь, вода увеличивается в объеме, и ее излишки поступают в расширительный бачок, установленный на самом высоком месте. Циркуляция теплоносителя в системе начинается при его нагреве от 40 C°. Подключение к котлу трубопроводов выполняется с доступной стенки печи, исходя из планировки помещения. Элементами водяного отопления являются: котел ЦО, трубы, сгоны, радиаторы, расширительный бачок.
Вода после заправки системы не выпускается. Ее слив сократит срок службы металлических частей системы, т.к. приведет к коррозии и увеличению отложений твердых примесей при заливке новой воды.
Каталог проектов

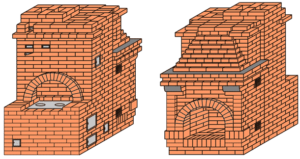

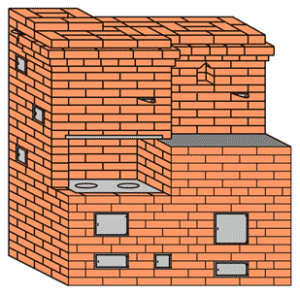

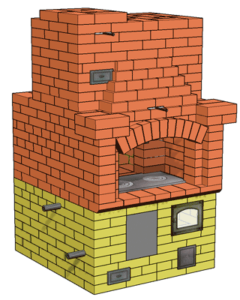

Размеры в плане (1150х1020) мм.
Размеры топливников:
Жаровой камеры (640х450) мм. (производится футеровка);
Подтопка (380х380) мм;
Количество кирпича — 860 шт.
Объем проекта — 39 страниц формата А4.

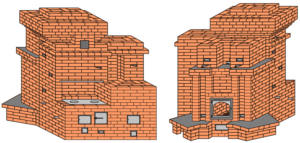

Размеры в плане (890х1020) мм.
Размеры топливника (320х640)мм;
Количество кирпича — 480 шт;
Объем проекта — 31 страница формата А4.

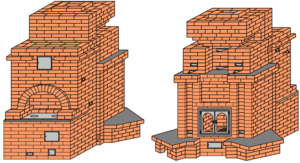

Размеры в плане (1280х1720) мм. без каминных полок, которые устанавливаются на пол.
Размеры топливников: ПОВ-(380х 570)мм; каминопечи-(380х510) мм.
Количество кирпича — 1650 шт.
Объем проекта — 36 страниц формата А4.

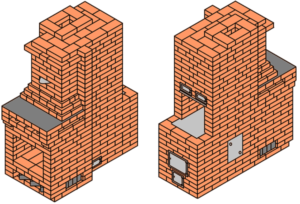

Размеры в плане (1780х1720) мм. без каминных полок, которые устанавливаются на пол.
Размеры топливников (ширина х глубина):
1) печи: (260х640)мм, (320х640)мм;
2) каминопечи-(380х380)мм.
Количество кирпича — 1640 шт.
Объем проекта — 41 страниц формата А4.
Размеры в плане (1600х770) мм.
Размеры топливника — (320х380)мм.
Ширина портала камина-510 мм.
Количество кирпича — 760 шт.
Объем проекта — 33 страницы формата А4.

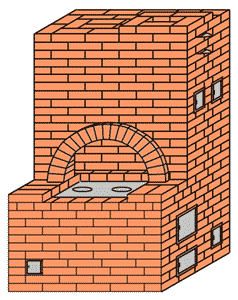

Размеры печи в плане (1020х900) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой стенках печи.
Размеры топливника — (380х380)мм.
Количество кирпича — 500 шт.
Объем проекта — 35 страниц формата А4.

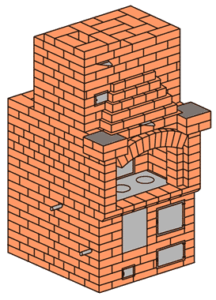

Размеры печи в плане (1790х900) мм.
Размеры топливников (ширина х глубина):
1) отопительно-варочная печь: (320х570)мм;
2) котел ЦО (320х510)мм.
Топливник отопительно-варочной печи футерован огнеупорным кирпичом.
Количество кирпича — 910 шт.
Объем проекта — 39 страниц формата А4.
Размеры печи в плане (1660х900) мм.
Размеры топливников (ширина х глубина):
1) отопительно-варочная печь: (250х570)мм;
2) котел ЦО (380х510)мм.
Топливник отопительно-варочной печи футерован огнеупорным кирпичом.
Количество кирпича — 890 шт.
Объем проекта — 39 страниц формата А4.

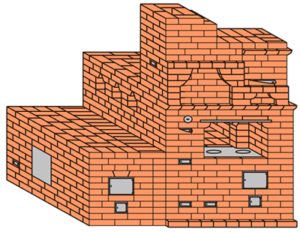

Размеры русской печи в плане (1280х1780) мм, топчана — (770х1660) мм.
Размеры топливников:
Жаровой камеры (900х640) мм;
Подтопка (380х380) мм;
Топчана (380х640) мм.
Количество кирпича — 1620 шт.
Объем проекта — 40 страниц формата А4.

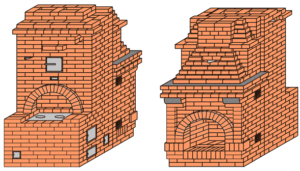

Размеры ПК в плане (1665х1150) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой левой стенках печи.
Размеры топливника — (640х260)мм. Ширина портала камина – 640 мм.
Количество кирпича — 1390 шт.
Объем проекта — 38 страниц формата А4.
Размеры ПК в плане (1665х1150) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой левой стенках печи.
Размеры топливника — (640х260)мм. Ширина портала камина – 640 мм.
Количество кирпича — 1280 шт.
Объем проекта — 38 страниц формата А4.
Размеры печи в плане (1020х1150) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой левой стенках печи.
Размеры топливника печи- (640х260)мм.
Количество кирпича — 650 шт.
Объем проекта — 34 страницы формата А4.

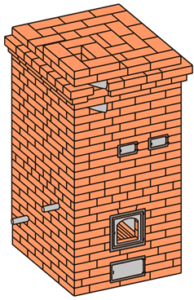

Размеры печи в плане (900х900) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на боковых или задней стенках печи.
Размеры топливника печи- (510х390)мм.
Количество кирпича — 530 шт.
Объем проекта — 34 страницы формата А4.
Размеры печи в плане (900х1020) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на боковых или задней стенках печи.
Размеры топливника печи- (640х390)мм.
Количество кирпича — 620 шт;
Объем проекта — 34 страницы формата А4.
Общие положения
Чертежи печей котлов не содержат сопровождения сантехнических работ (прокладку трубопроводов, месторасположения радиаторов, и т.п.). Сварочные и сантехнические работы должны производиться квалифицированными специалистами.
В чертежах печей с котлами содержатся внешние виды котлов и их схемы с размерами. Если подсоединение трубопроводов к котлу на внешнем виде не изображено, то подсоединяться они могут с одной из 2-3 стенок печи, в зависимости от планировки помещения.
Площадь отапливаемого помещения в каталоге указана приблизительно. Кроме вместимости котла она зависит от всего объема теплоносителя, вмещаемой всей системой ЦО и режима работы топливника печи котла.
Установка печи с котлом выполняется на бетонный фундамент, с его изоляцией двумя слоями толя или рубероида.
Примеры реализации проектов

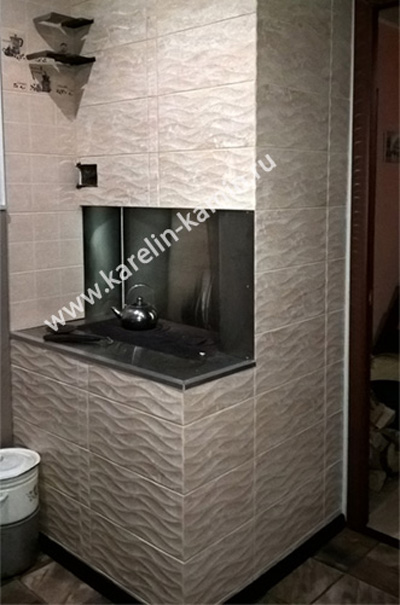

№138 ПОВ — 2400 с котлом ЦО

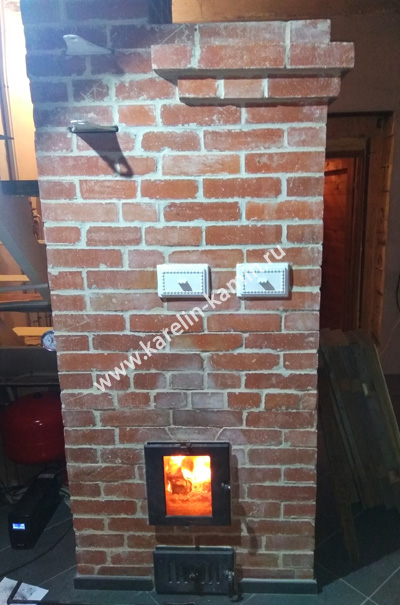

№222 ПТО с котлом ЦО

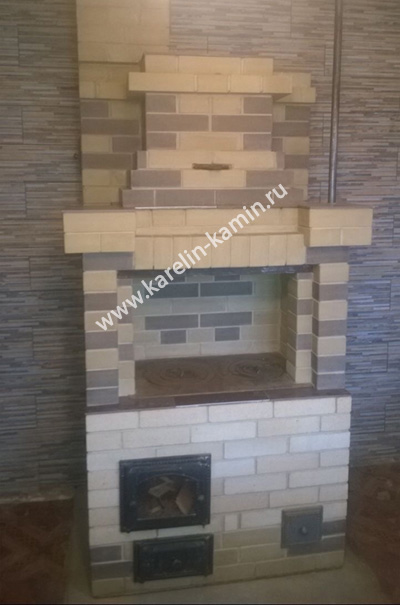

№241 ПОВ-2500 с котлом ЦО
Остальные фотографии в разделе фото работ.
Состав проектов печей с котлами:
- внешний вид;
- разрезы;
- подробные порядовки;
- расход материалов;
- описание печи с котлом;
- технология кладки;
- видеофильм по кладке печи своими руками (приобретается отдельно).
Пример выполнения проекта. До приобретения чертежа печи с котлом Вы можете ознакомиться с его содержанием и получить консультации.
