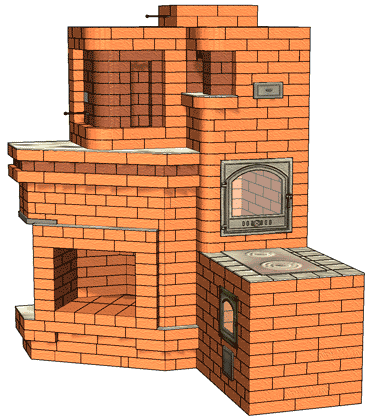

№398 Комбинированная хлебная печь с кухонной плитой – 2500 и камином
Характеристики
| Габариты | 1540х1660мм. |
| Размер топливников (Ширина х Глубина): | |
| Комбинированной хлебной печи: | 380х640 мм. |
| Кухонной плиты: | 380х380мм. |
| Ширина портала камина: | 510 мм. |
| Кол-во кирпича: | 910 шт. |
| Объем проекта: | 41 страница формата А4. |
5 900 р.
Заказать проектУстанавливается в садовых, дачных беседках на собственном фундаменте при наличие постоянной кровли или в жилых домах и коттеджах площадью 32±4 кв.м., при высоте потолка не менее 2,55 м., а так же в садовых и дачных домах и предназначен:
- в комбинированной хлебной печи - для холодного копчения продуктов через кухонную плиту, выпечки, два режима сушки продуктов (подробнее) и др.;
- на кухонной плите - для приготовления пищи в обычном режиме;
- в камине - помимо прямого назначения, камин можно использовать и как жаровню, заделав в растворные швы топливника опорные пластины для установки решетки-гриль.
В состав проектной документации входят:
I. Графическая часть проекта (рабочие чертежи):
- План размещения печи на фундаменте с обозначением размеров и трубного стояка (для больших конструкций и со смещенным трубным стояком);
- Внешний вид;
- Вертикальные разрезы;
- Расход материалов;
- Технические данные со всеми особенностями;
- Порядовки с изображением в них каждого кирпича и печного литья. Пояснительные выноски;
- Расчеты и графические изображения сложных элементов. К проектам, имеющим своды и арки с криволинейными очертаниями, прилагаются графические изображения расчетов опалубок и технология их изготовления;
- Два варианта устройства трубного канала – кирпичный и труба-сэндвич.
Дополнительный графический материал:
- Технология облицовки дымового зуба каминов, футеровки топливников, при наличии ее в проекте;
- Проекты потолочной разделки и выдры.
II. Теоретическая часть проекта:
Технология кладки (подробное описание всего комплекса печных работ), в т.ч:
- Состав и приготовление растворов, применяемых для кладки и отделки;
- Отделка поверхностей;
- Сушка и ввод в эксплуатацию;
- Эксплуатация и уход;
- Инструменты и приспособления для работ;
- Общие положения при кладке;
- Требования противопожарной безопасности.
III. Видеофильм «Кладка отопительно-варочной печи-барбекю»:
По желанию заказчика к любому из проектов прилагается видеофильм, который содержит полный цикл кладки отопительно-варочной печи №202 от фундамента до монтажа трубы-сэндвич включительно. Продолжительность видеофильма 55 мин. Стоимость видеофильма без учета стоимости проекта - 800 руб.
Вы можете предварительно заказать ознакомительные материалы и подробную консультацию по выбранному Вами проекту.
